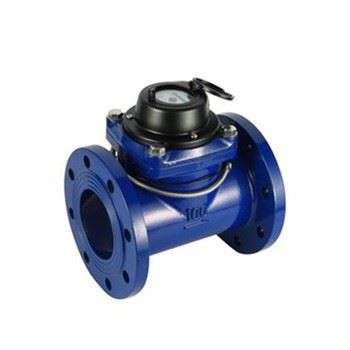

Meter tal-Ilma Woltman (Klassi B) DN 40mm sa DN 600mm)
Applikazzjoni
& # 39; huwa woltman element water meter, għall-kejl ta 'flussi għoljin ta' ilma kiesaħ tajjeb għax-xorb li jgħaddi mill-pipelines f'daqsijiet ta '40mm sa 600mm.
Karatteristiċi
* Sewqan manjetiku, reżistenza aktar baxxa għat-trasmissjoni.
* Ir-reġistru tal-arloġġ niexef issiġillat jiżgura qari ċar.
* Il-mekkaniżmu tal-kejl jista 'jitneħħa mill-ġisem għall-iċċekkjar, il-manutenzjoni u s-sostituzzjoni, u l-ġisem m'għandux bżonn' jiġi żarmat mill-pipeline.
* Partijiet inter-skambjabbli.
* Telf ta 'pressjoni baxxa. Ħajja twila tax-xogħol.
* Jista 'jkun mgħammar bi swiċċ tal-qasab (ir-reġistru jista'' ma jdurx). Dejta Teknika ta 'Konformità Standard tikkonforma ma' l-istandard ISO 4064 Klassi B, R50, R63 u R80
Kundizzjonijiet tax-Xogħol
Temperatura tal-ilma: ≤50ºC għal arloġġ tal-ilma kiesaħ
Temperatura ta 'l-ilma: ≤90ºC għal arloġġ ta' l-ilma sħun
Pressjoni tal-ilma: ≤1MPa jew 1.6MPa jew 4.0 MPa mhux obbligatorja (10bar jew 16bar r 40 bar mhux obbligatorji)
Rekwiżiti ta 'installazzjoni
* Il-miter jista 'jiġi installat f'pożizzjoni orizzontali, vertikali jew inklinata.
* Hija rrakkomandata pożizzjoni orizzontali bir-reġistru wiċċu 'l fuq.
* Il-pipeline għandu jitlaħlaħ qabel l-installazzjoni.
* Il-miter għandu jkun kontinwament mimli ilma waqt it-tħaddim.
Żball Massimu Permissibbli
Fiż-żona t'isfel minn Qmin (Q1) inklużiv sa iżda eskluż Qt (Q2) huwa ± 5%.
Fiż-żona ta 'fuq minn Qt (Q2) inklużiv sa u inkluż Qmax (Q4) huwa ± 2% (miter tal-ilma kiesaħ).
Fiż-żona ta 'fuq minn Qt (Q2) inklużiv sa Qmax u inkluż (Q4) huwa ± 3% (miter tal-misħun).
DATA TEKNIKA PRINĊIPALI Skond ISO4064: 2003 (Standard Qadim)
| Daqs tal-Meter | Kejl | Fluss Max | Fluss nominali | Fluss Tranżizzjonali | Min Fluss | Qari Min | Qari Max | |
| mm | klassi | m³/h | m³ | |||||
| 40 | B | 20 | 10 | 0.8 | 0.2 | 0.0002 | 999999 | |
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 | |
| 600 | B | 6000 | 3000 | 600 | 90 | 0.02 | 999999999 | |
DATA TEKNIKA PRINĊIPALI Skond ISO4064: 2005 (Standard Ġdid)
| Daqs tal-Meter | Kejl | Q4 | Q3 | Q2 | Q1 | Qari Min | Qari Max |
| mm | R | m³/h | m³ | ||||
| 40 | 63 | 20 | 16 | 0.41 | 0.25 | 0.0002 | 999999 |
| 50 | 63 | 31.25 | 25 | 0.63 | 0.40 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.80 | 0.50 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2.00 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.20 | 2.00 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5.00 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.60 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
| 600 | 50 | 7870 | 4000 | 128 | 80 | 0.02 | 999999999 |
Dimensjonijiet u Piż
| Daqs tal-meter | Tul L | Wisa 'B | Għoli H | Ħajt tal-konnessjoni | ||
| mm | mm | D | Ċirku tal-bolt Dia D1 | Bolt tal-konnessjoni | ||
| 40 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
| 600 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
